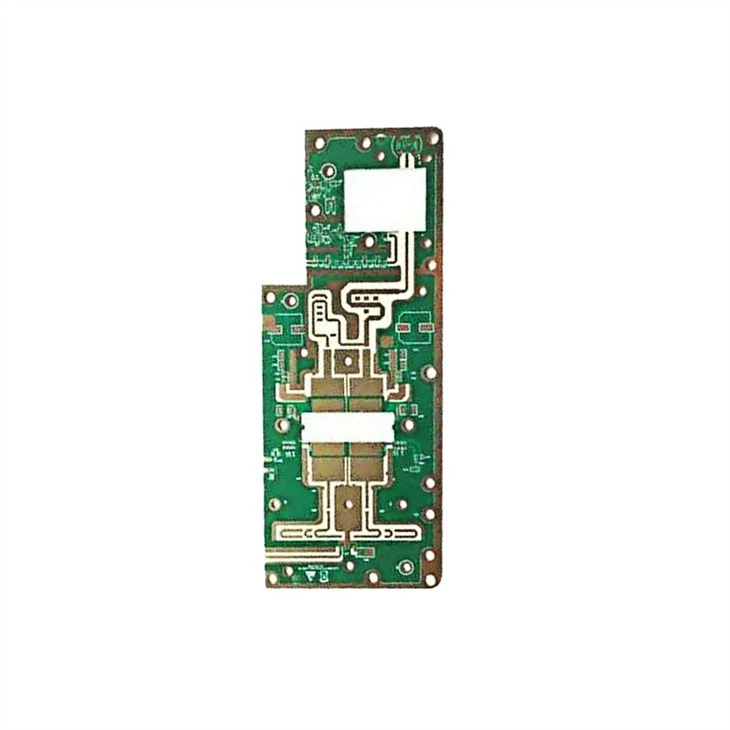

Prototyp vysokofrekvenčnej dosky plošných spojov Quick Turn

Detail produktu

V spoločnosti BETON máme viac ako osemnásťročné skúsenosti s výrobou rôznych typov vysokokvalitných DPS pre našich zákazníkov. Sme poskytovateľom komplexných služieb PCB, poskytujeme spoľahlivé vysokofrekvenčné PCB s vysokou kvalitou. Našim zákazníkom poskytujeme rýchle a spoľahlivé časy obrátky výroby DPS. Dokážeme vyrobiť rýchloobrátkové vysokofrekvenčné prototypy plošných spojov a plošné spoje hromadnej výroby a budeme s vami spolupracovať, aby sme zaistili, že získate plošný spoj, ktorý vaše zariadenie potrebuje na optimálny výkon.

Spôsoby spracovania:

1. Rezanie: Ochrannú fóliu je potrebné uschovať na rezanie, aby sa zabránilo poškriabaniu a prehĺbeniu

2. Vŕtanie:

⑴Použite nový vrták (štandard 130), jeden kus je najlepší a tlak prítlačnej pätky je 40 psi

⑵Hliníkový plech sa používa ako krycia doska a potom sa PTFE doska utiahne 1 mm melamínovou podložkou

⑶Po vyvŕtaní použite vzduchovú pištoľ na vyfúknutie prachu z otvoru

⑷Použite najstabilnejšiu vrtnú súpravu, parametre vŕtania (v zásade čím menší otvor, tým vyššia rýchlosť vŕtania, tým menšie zaťaženie trieskami, tým menšia rýchlosť návratu)

3. Úprava dier

Úprava plazmou alebo úprava aktiváciou naftalénom sodným uľahčuje metalizáciu

4. Potápanie PTH medi

Po mikroleptaní (rýchlosť mikroleptania bola riadená o 20 mikropalcov) sa PTH vytiahne z odolejovacieho valca, aby sa začala doska podávať

Ak je to potrebné, odovzdajte druhý PTH, len z očakávaného? Valec začne vstupovať do dosky

5. Spájkovacia maska

⑴ Predúprava: použite kyslé umývanie, nemôžete použiť mechanické brúsenie

⑵Po predbežnej úprave dosku upečte (90 stupňov, 30 minút), potrite zeleným olejom, aby sa vytvrdil

⑶Pečená doska v troch stupňoch: jeden stupeň pri 80 stupňoch, 100 stupňoch a 150 stupňoch, každý na 30 minút (ak sa zistí, že povrch substrátu je mastný, možno ho prepracovať: umyte zelený olej a znova ho aktivujte)

6. Doska na gong

Položte biely papier na povrch obvodu dosky PTFE a pripevnite hornú a spodnú časť doskou substrátu s hrúbkou 1{1}}MM FR-4 alebo fenolovou základnou doskou s hrúbkou 1. 0MM na odstránenie medi.

Spoločnosť Beton Technology sa vždy zaviazala poskytovať služby výroby vysokofrekvenčných dosiek plošných spojov najvyššej kvality – vrátane rýchlej výroby prototypov vysokofrekvenčných dosiek plošných spojov a veľkoobjemovej výroby vysokofrekvenčných dosiek plošných spojov za konkurenčné trhové ceny. Tento záväzok nám pomáha stať sa dôveryhodným a spoľahlivým poskytovateľom vysokofrekvenčných služieb výroby PCB v Číne. Máme skúsený tím a najmodernejšiu infraštruktúru na zabezpečenie vysokokvalitných produktov s rýchlym obratom.

Bez ohľadu na váš rozpočet, máme pre vás možnosti, z ktorých si môžete vybrať. Ponúkame zľavy pre veľkoobjemové a vysokofrekvenčné objednávky PCB. Sme vždy k dispozícii na prediskutovanie akýchkoľvek vašich otázok alebo obáv prostredníctvom telefónu, e-mailu a sociálneho softvéru, ako je Whatsapp. Vyrábame vysokofrekvenčné dosky plošných spojov najvyššej kvality a tvrdo pracujeme na tom, aby boli naši zákazníci spokojní s našimi službami.

Naše služby

1. Dobré znalosti na rôznych trhoch môžu spĺňať špeciálne požiadavky.

2. Skutočný výrobca s vlastnou továrňou so sídlom v Caoxian, Heze, Čína

3. Silný profesionálny technický tím zabezpečuje výrobu produktov najvyššej kvality.

4. Špeciálny systém kontroly nákladov zabezpečuje poskytovanie najpriaznivejšej ceny.

5. Bohaté skúsenosti s outdoorovým vybavením.

Populárne Tagy: rýchly prototyp vysokofrekvenčného PCB, Čína, dodávatelia, výrobcovia, továreň, prispôsobené, kúpiť, lacné, cenová ponuka, nízka cena, bezplatná vzorka
