PCBA elektrického auta

Beton ponúka zásielkové, kompletné a čiastočné montážne služby na kľúč. Beton nakupuje všetky diely priamo od výrobcov alebo autorizovaných distribútorov, ako sú Digikey, Mouser, Future, TTI, Avnet a Arrow a veľká platforma, máme profesionálny personál na kontrolu komponentov na nákup falošné diely. Beton bude mať na sklade aj veľké množstvo často používaných dielov. Ak nie sme schopní získať komponent bez zásob, naši inžinieri odporúčajú náhradné komponenty s rovnakým výkonom. Ako ukazuje PCba pre elektrické auto, IC je ťažké nájsť. Máme však kanál na jeho zakúpenie.

Zaslať požiadavku

Popis

Úvod do výroby

Počet vrstiev	2 vrstvy	Elektrická skúška	Áno
Typ dosky (pevná/flexibilná)	Pevné	Kontrola impedancie	č
Typ materiálu	FR4	Zlatý prst	č
Povrchová úprava	HASL	Pochovaný/slepý cez	č
Farba spájkovacej masky	Zelená spájkovačka x2	Farba legendy	Biela legenda x2

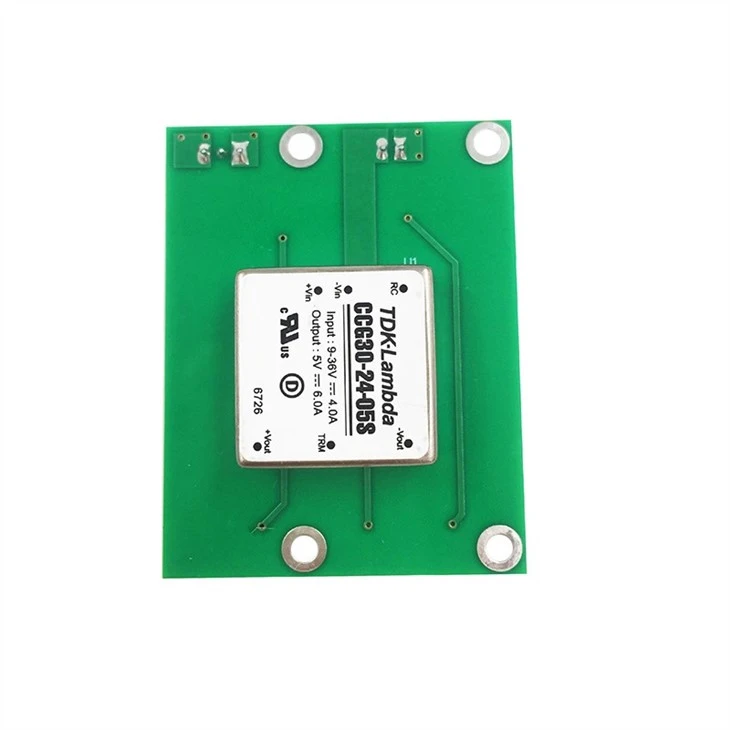

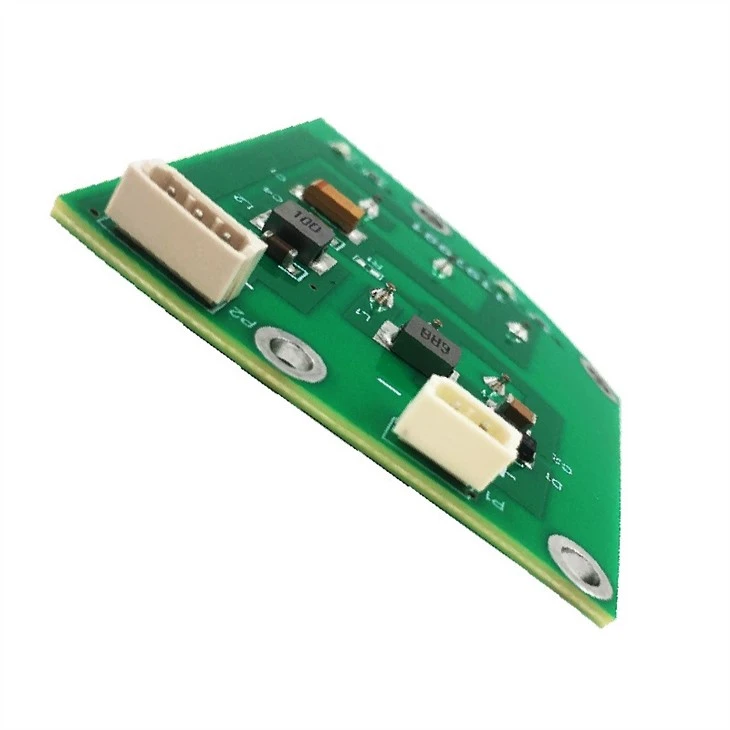

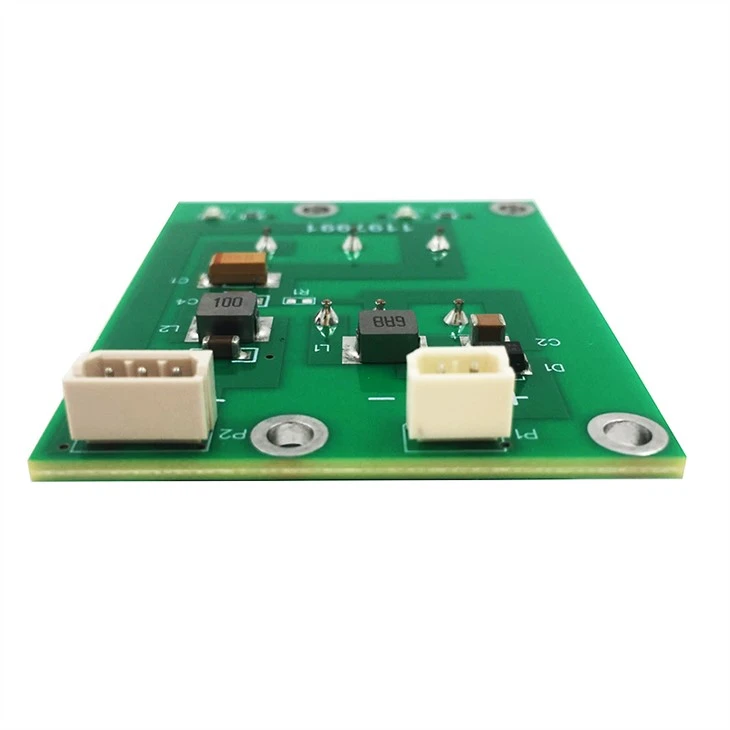

Electric Car PCBA assembly

Zoznam nových PCBA elektrických áut

Označovateľ	Stopa	Manuf_1	Množstvo	Zostavte
C1	2815 P	KEMET Electronics Corporation	1	Áno
C2	1210C	KEMET Electronics Corporation	1	Áno
C3	1206C	KEMET Electronics Corporation	1	Áno
C4	1206C	KEMET Electronics Corporation	1	Áno
D1	SMB_(DO-214AA)	ON Semi	1	Áno
L1	MY1-PD2_5848	SUMIDA	1	Áno
L2	MY1-PD2_5848	SUMIDA	1	Áno
LED1, LED2	LED_0805_G	Elecsound Electronics Company Limited	2	Áno
P1	64600211622	Molex	1	Áno
P2	64600311622	Molex	1	Áno
R2	0603R	Elektronické komponenty Panasonic	1	Áno
R3	0603R	Elektronické komponenty Panasonic	1	Áno
U1	MJWI20 Single	TDK-Lambda	1	Áno

Ako kontrolovať kvalitu spracovania PCB

(1) Je obzvlášť dôležité usporiadať predvýrobné stretnutie po prijatí objednávky na spracovanie PCB. Ide najmä o proces analýzy súborov PCBGerber a predloženie správy o výrobe (DFM) podľa rôznych požiadaviek zákazníka. Mnoho malých výrobcov to nemyslí vážne. Ale často to tak býva. Nielenže je náchylný na problémy s kvalitou kvôli zlému dizajnu PCB, ale zahŕňa aj veľa prepracovania a opravárenských prác.

(2) Obstarávanie a kontrola elektronických komponentov poskytovaných PCBA

Kanály nákupu elektronických komponentov musia byť prísne kontrolované a tovar musí pochádzať od veľkých obchodníkov a originálnych výrobcov, aby sa predišlo použitiu použitých a falšovaných materiálov. Okrem toho je potrebné zriadiť špeciálnu inšpekčnú stanicu pre vstup do PCB, aby sa prísne skontrolovali nasledujúce položky, aby sa zabezpečilo, že komponenty sú bezchybné.

PCB: Skontrolujte teplotný test pretavovacej pece, či sú priechodné otvory bez lietajúcich vodičov zablokované alebo netesné, či je povrch dosky ohnutý atď.

IC: Skontrolujte, či je sieťotlač úplne rovnaká ako sieťotlač. kusovník a skladujte ho pri konštantnej teplote a vlhkosti.

(3) Montáž SMT

Systémy na kontrolu teploty spájkovacej pasty a pretavovacej pece sú kritickými bodmi montáže a vyžadujú laserové šablóny s vyššími požiadavkami na kvalitu a vyššími požiadavkami na spracovanie. Podľa potrieb PCB je potrebné, aby niektorí zväčšili alebo zmenšili oceľovú sieť alebo otvor v tvare U, stačí vyrobiť oceľovú sieť podľa požiadaviek procesu. Spomedzi nich je kontrola teploty pretavovacej pece veľmi dôležitá pre zmáčanie spájkovacej pasty a pevnosť drôteného pletiva, ktorú je možné nastaviť podľa bežných prevádzkových pokynov SOP. Okrem toho prísna implementácia testovania AOI môže výrazne znížiť chyby spôsobené ľudským faktorom.

(4) Plug-in spracovanie

V procese plug-in je kľúčový dizajn formy vlnového spájkovania. Inžinieri PE musia naďalej cvičiť a zhrnúť, ako používať formy na maximalizáciu produktivity.

(5) test dosky na spracovanie PCB

Pri objednávkach s požiadavkami na test PCB obsahuje hlavný obsah testu ICT (test obvodu), FCT (test funkčnosti), test horenia (test starnutia), test teploty a vlhkosti, test pádom atď.
