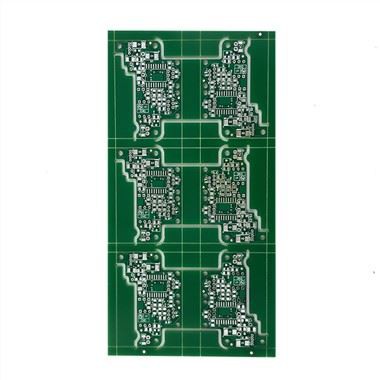

Výroba viacvrstvových DPS

Detail produktu

Typ: vysoký TG, vysoký CTI, vysokofrekvenčný, ťažká meď

Materiál: FR4, CEM-1, CEM-3, hliník, meď, železo, Rogers, Taconic, teflón

Počet vrstiev: 1 vrstva až 26 vrstiev

Test: zlatý konektor, odlupovacia maska, kontrola impendencie, slepá a zakopaná diera

Dokončené: olovnatý / bezolovnatý HASL, ENIG, OSP, ponorný cín / striebro

PTH: min. 0,2 mm

NPTH: min. 0,25 mm

Maximálna hotová veľkosť: 580 mm x 700 mm

Minimálna šírka/priestor linky:3mil/3mil

Viacvrstvové dosky používajú viac jednostranných alebo obojstranných káblových dosiek. Doska s plošnými spojmi s jednou obojstrannou ako vnútornou vrstvou a dvoma jednostrannými ako vonkajšou vrstvou alebo dvoma obojstrannými ako vnútornou vrstvou a dvoma jednostrannými ako vonkajšou vrstvou, striedavo prepojené polohovacím systémom a izolačný lepiaci materiál Spoločne sú vodivé vzory navzájom spojené podľa konštrukčných požiadaviek, aby sa z nich stali štvorvrstvové a šesťvrstvové dosky plošných spojov, známe tiež ako viacvrstvové dosky plošných spojov.

Proces výroby viacvrstvových dosiek plošných spojov

1. Výber materiálu

S vývojom vysokovýkonných a multifunkčných elektronických komponentov, ako aj vysokofrekvenčného a vysokorýchlostného prenosu signálu sa vyžaduje, aby materiály elektronických obvodov mali nízku dielektrickú konštantu a dielektrické straty, ako aj nízke CTE a nízku absorpciu vody. . rýchlosť a lepšie vysokovýkonné materiály CCL, aby spĺňali požiadavky na spracovanie a spoľahlivosť výškových dosiek.

2. Návrh laminovanej konštrukcie

Hlavnými faktormi, ktoré sa berú do úvahy pri návrhu laminovanej konštrukcie, sú tepelná odolnosť, výdržné napätie, množstvo náplne lepidla a hrúbka dielektrickej vrstvy atď. Je potrebné dodržiavať nasledujúce zásady:

(1) Výrobcovia predimpregnovaných laminátov a nosných dosiek musia byť konzistentní.

(2) Ak zákazník požaduje plech s vysokým TG, jadrová doska a predimpregnovaný laminát musia používať zodpovedajúci materiál s vysokým TG.

(3) Substrát vnútornej vrstvy má 3 OZ alebo viac a vyberie sa predimpregnovaný laminát s vysokým obsahom živice.

(4) Ak zákazník nemá žiadne špeciálne požiadavky, tolerancia hrúbky medzivrstvovej dielektrickej vrstvy je vo všeobecnosti riadená plus /-10 percent. Pre impedančnú platňu je tolerancia hrúbky dielektrika riadená toleranciou triedy IPC-4101 C/M.

3. Kontrola zarovnania medzi vrstvami

Presnosť kompenzácie veľkosti základnej dosky vnútornej vrstvy a kontrola veľkosti výroby je potrebné presne kompenzovať grafickou veľkosťou každej vrstvy výškovej dosky prostredníctvom údajov zozbieraných vo výrobe a skúseností s historickými údajmi pre určité časové obdobie, aby sa zabezpečilo roztiahnutie a zmrštenie nosnej dosky každej vrstvy. konzistencia.

4. Technológia obvodov vnútornej vrstvy

Na výrobu výškových dosiek je možné zaviesť laserové priame zobrazovacie zariadenie (LDI), aby sa zlepšila schopnosť grafickej analýzy. Aby sa zlepšila schopnosť leptania čiary, je potrebné v konštrukčnom návrhu poskytnúť primeranú kompenzáciu šírky čiary a podložky a potvrdiť, či je konštrukčná kompenzácia šírky čiary vnútornej vrstvy, rozstupu čiar, veľkosti izolačného krúžku, nezávislá čiara a vzdialenosť medzi otvormi je primeraná, inak zmeňte konštrukčný návrh.

5. Proces lisovania

V súčasnosti medzi spôsoby polohovania medzivrstvy pred lamináciou patria najmä: polohovanie so štyrmi drážkami (Pin LAM), horúca tavenina, nit, horúca tavenina a kombinácia nitov. Rôzne štruktúry produktov využívajú rôzne metódy polohovania.

6. Proces vŕtania

Vďaka superpozícii každej vrstvy sú doska a medená vrstva super hrubé, čo vážne opotrebuje vrták a ľahko zlomí čepeľ vrtáka. Počet otvorov, rýchlosť padania a rýchlosť otáčania by sa mali primerane upraviť.

Rozdiel medzi viacvrstvovou doskou plošných spojov a obojstrannou doskou:

1. Viacvrstvová doska plošných spojov je doska s plošnými spojmi, ktorá je laminovaná a spájaná striedajúcimi sa vrstvami vodivých vzorov a izolačnými materiálmi. Počet vrstiev vodivého vzoru je viac ako tri a elektrické prepojenie medzi vrstvami je realizované cez metalizované otvory.

2. Pri porovnaní výrobných procesov oboch strán viacvrstvová doska pridáva niekoľko procesných krokov, ako je zobrazovanie vnútornej vrstvy, černenie, laminácia, leptanie a dekontaminácia.

3. Viacvrstvové dosky sú prísnejšie ako obojstranné dosky z hľadiska určitých parametrov procesu, presnosti a zložitosti zariadení. Napríklad požiadavky na kvalitu steny otvorov pri viacvrstvovej doske sú prísnejšie ako pri dvojvrstvovej doske, takže požiadavky na vŕtanie sú vyššie.

4. Počet stohov na vŕtanie, rýchlosť otáčania a posuv vrtáka sú iné ako pri obojstrannej doske.

5. Kontrola hotových a polotovarov viacvrstvových dosiek je tiež oveľa prísnejšia a komplikovanejšia ako pri obojstranných doskách.

6. Vzhľadom na komplexnú štruktúru viacvrstvovej dosky sa používa proces tavenia glycerínu s rovnomernou teplotou; proces infračerveného tavenia, ktorý môže spôsobiť lokálne zvýšenie teploty, sa nepoužíva.
