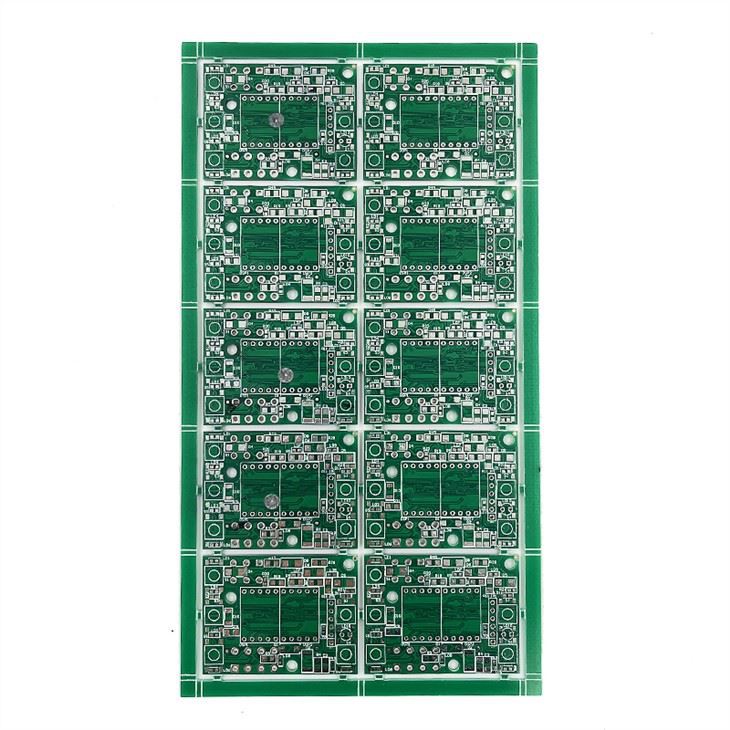

Výroba viacvrstvových PCB

Detail produktu

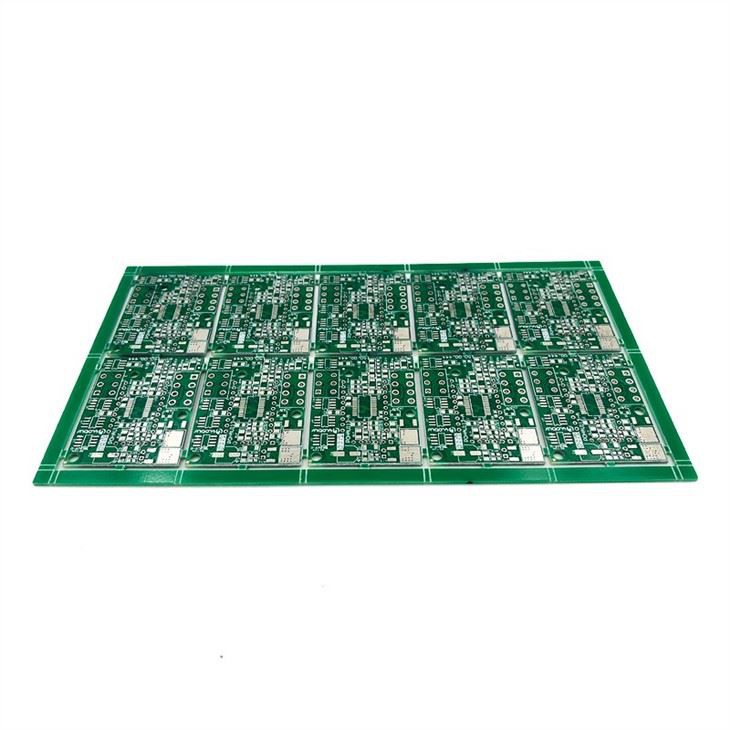

Výroba viacvrstvových dosiek

(1) Aby sa zväčšila plocha, ktorá môže byť zapojená, pre viacvrstvové dosky sa používa viac jednostranných alebo obojstranných elektroinštalačných dosiek. Viacvrstvové dosky používajú niekoľko dvojvrstvových dosiek a medzi každú vrstvu dosiek vložíme vrstvu izolačnej vrstvy a potom ich prilepíme (zlisujeme). Počet vrstiev dosky predstavuje niekoľko nezávislých vrstiev elektroinštalácie, zvyčajne je počet vrstiev párny a zahŕňa najkrajnejšie dve vrstvy. Väčšina základných dosiek má 4 až 8 vrstiev štruktúry, ale technicky je možné dosiahnuť takmer 100 vrstiev dosiek plošných spojov.

(2) Väčšina veľkých superpočítačov používa pomerne viacvrstvové základné dosky, ale keďže tieto typy počítačov môžu byť nahradené klastrami mnohých bežných počítačov, superviacvrstvové dosky postupne zmizli. Pretože vrstvy v PCB sú tak pevne spojené, zvyčajne nie je ľahké vidieť skutočný počet, ale ak sa pozriete pozorne na základnú dosku, možno to dokážete.

(3) Vodiace otvory, ak sú aplikované na dvojvrstvovú dosku, musia byť prerazené cez celú dosku. Ak však vo viacvrstvovej doske chcete spojiť iba niektoré z týchto stôp, potom môžu priechody premrhať určitý priestor na ďalšie vrstvy.

(4) Pochovaní a slepí pomocou technológií sa môžu tomuto problému vyhnúť, pretože prenikajú len do niekoľkých vrstiev. Slepé priechody spájajú niekoľko vrstiev vnútornej dosky plošných spojov s povrchovou doskou plošných spojov bez toho, aby prenikli cez celú dosku. Zakopané priechody sú pripojené iba k internému PCB, takže ich nie je možné vidieť z povrchu.

Vo viacvrstvovej doske plošných spojov je celá vrstva priamo spojená s uzemňovacím vodičom a napájacím zdrojom. Každú vrstvu teda klasifikujeme ako signálnu vrstvu, výkonovú vrstvu alebo zemnú vrstvu. Ak časti na doske plošných spojov vyžadujú rôzne napájacie zdroje, takéto dosky plošných spojov budú mať zvyčajne viac ako dve vrstvy napájania a vodičov.

Vlastnosti viacvrstvových dosiek plošných spojov:

1. Viacvrstvová doska plošných spojov má vysokú hustotu montáže a malý objem.

2. Viacvrstvová doska s plošnými spojmi je vhodná na zapojenie a dĺžka vedenia a spojenie medzi komponentmi sú skrátené, čo je výhodné na zlepšenie rýchlosti prenosu signálu.

3. Pre vysokofrekvenčné obvody po pridaní zemnej vrstvy vytvára signálové vedenie konštantnú nízku impedanciu voči zemnej vrstve, impedancia obvodu je značne znížená a tienenie je lepšie.

4. Pre elektronické produkty s vysokými požiadavkami na odvod tepla môžu byť viacvrstvové dosky plošných spojov vybavené vrstvou na odvod tepla z kovového jadra, aby vyhovovali potrebám špeciálnych funkcií, ako je tienenie a odvod tepla.

5. Z hľadiska výkonu sú viacvrstvové dosky plošných spojov lepšie ako jednostranné a obojstranné dosky, ale čím vyšší je počet vrstiev, tým väčšie sú výrobné náklady, dlhší čas spracovania a komplikovanejšia kontrola kvality.

6. Vo viacvrstvových doskách plošných spojov sú bežné štvor- alebo šesťvrstvové dosky. Rozdiel medzi štvorvrstvovou doskou a šesťvrstvovou doskou je v tom, že medzi strednou vrstvou, základnou vrstvou a napájacou vrstvou sú ešte dve vnútorné signálové vrstvy. Štvorvrstvová doska by mala byť hrubšia.

Vo všeobecnosti sú viacvrstvové dosky plošných spojov široko používané pri výrobe elektronických produktov vďaka ich konštrukčnej flexibilite, ekonomickým výhodám, stabilnému a spoľahlivému elektrickému výkonu a ďalším charakteristikám.

Aplikácia viacvrstvovej dosky plošných spojov

S neustálym vývojom elektronickej techniky a neustálym zlepšovaním požiadaviek na elektronické zariadenia v počítačovom, medicínskom, leteckom a inom priemysle sa doska plošných spojov vyvíja v smere znižovania objemu, znižovania kvality a zvyšovania hustoty. Vzhľadom na obmedzený priestor nie je možné ďalej zvyšovať hustotu montáže jednostranných a obojstranných dosiek s plošnými spojmi. Preto je potrebné zvážiť použitie viacvrstvových dosiek plošných spojov s vyšším počtom vrstiev a vyššou hustotou montáže. Viacvrstvové dosky plošných spojov sa široko používajú pri výrobe elektronických produktov vďaka ich flexibilnému dizajnu, stabilnému a spoľahlivému elektrickému výkonu a vynikajúcemu ekonomickému výkonu.
